Plugin para Civil 3D / Redes / Água

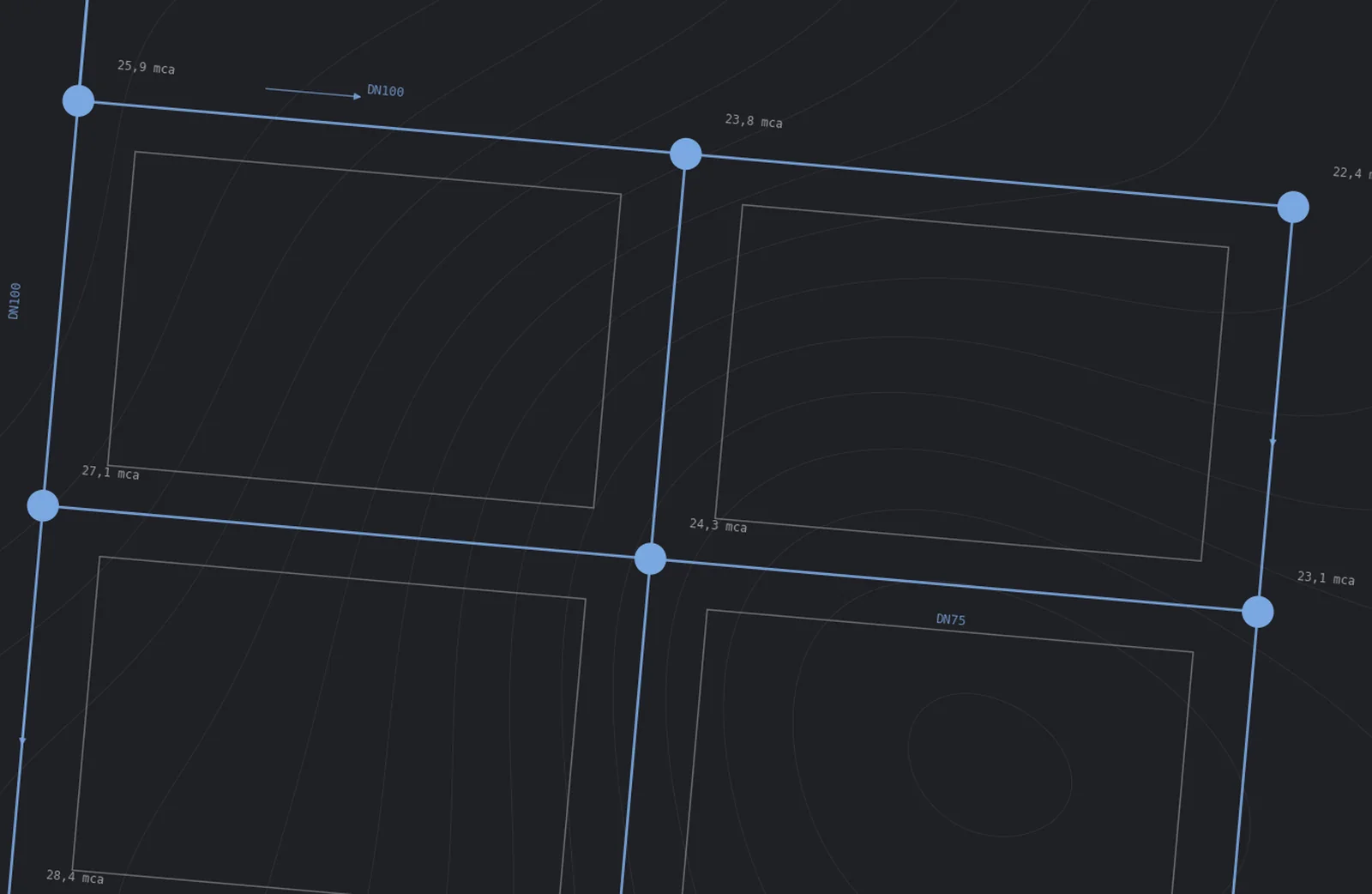

Projeto de rede de água dimensionado no Civil 3D.
Projeto de rede de abastecimento de água com pressões verificadas nó a nó, EPANET e a Pressure Network lançada a partir da rede dimensionada.
Você ainda faz isso à mão?
Rede calculada numa planilha à parte.
Dimensionamento no Civil 3D. Pressões verificadas nó a nó, com alerta do que está fora dos limites.
Rede redesenhada depois do cálculo.
Pressure Network automática. Lançada a partir da rede dimensionada.
EPANET num programa à parte.
EPANET dentro do Civil 3D. Com importação e exportação de arquivos e cenários.
O módulo de redes em água
- Dimensionamento sobre o traçado
- A rede é calculada a partir das polilinhas do projeto.
- Dimensionamento da rede
- Diâmetros, vazões e perdas calculados pelo plugin para a rede do projeto.
- Pressões
- Em cada nó, com alerta do que está fora dos limites.
- EPANET
- Motor de cálculo dentro do Civil 3D, com importação e exportação de arquivos e cenários.
- Pressure Network
- Lançada automaticamente a partir da rede dimensionada.
- Peças e conexões
- Planejadas a partir da rede, com rótulos no desenho.
- Planilha exportada
- O cálculo vai para Excel num modelo que você configura.
Do módulo de redes
Drenagem, esgoto e água fazem parte do mesmo módulo e compartilham estas ferramentas.
- Interferências entre redes
- Os cruzamentos entre redes apontados no desenho e exportados para Excel.
- Desvio de interferências
- A rede passa por cima ou por baixo, com sugestão automática e prévia.
- Ajuste da rede inteira
- Declividade, recobrimento e profundidade de montante para jusante.
- Renumeração da rede
- Tubos e estruturas numerados seguindo o fluxo.
- Troca de peça em lote
- Família e tamanho de vários tubos e estruturas de uma vez.
- Quantitativos e tabelas
- No desenho e atualizáveis, com exportação para Excel e Word.
Em BIM. Tubos, conexões e acessórios ficam numa Pressure Network do Civil 3D, com as pressões gravadas na própria rede.
Perguntas frequentes
O plugin dimensiona a rede de água inteira?
Sim. A rede do projeto é dimensionada dentro do Civil 3D, com as pressões verificadas em cada nó.
É integrado ao EPANET?
Sim. O motor do EPANET roda dentro do Civil 3D, com importação e exportação de arquivos.
Os outros módulos do plugin
Quer ver funcionando?
Agende uma demonstraçãoA equipe mostra o plugin em água, no tipo de projeto que você faz.
